Kumpi on parempi mekaaninen tai ultraäänivesimittari?

Suora vastaus: nykyaikaiseen mittausinfrastruktuuriin, an ultraäänivesimittari venttiilillä Se on huomattavasti parempi kuin mekaaninen mittari tarkkuuden, pitkäikäisyyden, tietorikkauden ja kokonaiskustannusten suhteen. Kun mekaanisissa mittareissa käytetään pyöriviä juoksupyöriä, joiden kalibrointi heikkenee kulumisen myötä, ultraäänimittarissa ei ole liikkuvia osia – mittaus perustuu puhtaasti vesipatsaan läpi kulkevien ultraäänipulssien kulkuaikaan, fysiikkaan perustuva menetelmä, joka ei heikkene vuosien aikana. Kun kauko-ohjattu sulkuventtiili on integroitu samaan koteloon, tuloksena on yksi älykäs laite, joka pystyy mittaamaan, raportoimaan ja ohjaamaan veden virtausta ilman paikan päällä olevan teknikon väliintuloa.

Tämä artikkeli tarjoaa teknisesti tarkan, sovelluskohtaisen vertailun mekaanisten ja ultraäänivesimittareiden välillä ja selittää, mitä on otettava huomioon määritettäessä ultraäänivesimittari venttiilillä , ja tutkii, kuinka nykyaikaiset NB-IoT- ja langattomat liitäntävaihtoehdot muuttavat asuin- ja kaupallisten vesihuoltoa. Tässä artikkelissa viitatut tuotetiedot vastaavat AMICO-konsernin tytäryhtiön NINGBO SHIDAI INSTRUMENT CO., LTD:n valmistaman AMICO DN15–DN40 messinkirunkoisen ultraäänivirtausmittarisarjan teknisiä tietoja.

Viittaukset ovat peräisin standardista ISO 4064 (vesimittarit kylmälle juomavedelle ja kuumalle vedelle), AWWA Manual M6 (vesimittarit – valinta, asennus, testaus ja huolto) sekä Euroopan, Pohjois-Amerikan ja Aasian sähköyhtiöiden julkaistut kenttätutkimukset.

Tuotekuvaus: AMICO Ultraäänivesimittari venttiilillä

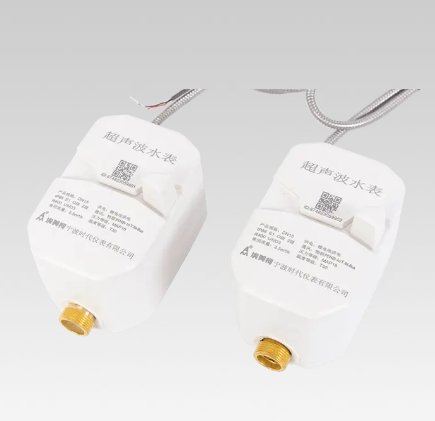

Alla olevassa tuotekuvassa näkyy kaksi AMICO-ultraäänivesimittarisarjan yksikköä – kompaktit, valkorunkoiset instrumentit, joissa on kullanväriset liitäntäportit ja ulkoiset antennikaapelit langattomaan tiedonsiirtoon. Molemmissa laitteissa on AMICO-merkki, valmistajan QR-koodi, DN-luokitus ja kalibrointitiedot kasvopaneelissa, mikä täyttää ISO 4064 -merkintävaatimukset asuin- ja kaupallisissa vesimittareissa.

Esitetyt mittarit on valmistettu laadukkaat messinkirungot DN15–DN40-kokoille , joka tarjoaa erinomaisen korroosionkestävyyden juomavesijärjestelmissä. Jokaisen yksikön yläosassa näkyvä antennikaapeli liitetään NB-IoT-modeemimoduuliin, mikä mahdollistaa suoran viestinnän lisensoitujen matkapuhelinverkkojen kautta ilman paikallista yhdyskäytävää tai keskitininfrastruktuuria. Nämä ovat täysin integroituja älykkäät ultraäänivesimittarit - mittausanturin, elektroniikkamoduulin, venttiilin toimilaitteen ja langattoman modeemin yhdistäminen yhdeksi säänkestäväksi kokoonpanoksi, joka on IP68-luokiteltu.

Mekaaninen vs ultraäänivesimittari: suora tekninen vertailu

Perimmäinen ero mekaanisen ja an ultraääni mittari perustuu siihen, kuinka virtausnopeus havaitaan. Mekaaninen positiivinen siirtymä- tai nopeusmittari käyttää virtaavan veden kineettistä energiaa fyysisen elementin – männän, nutaatiolevyn tai turbiinin pyörän – pyörittämiseen. Jokainen kierros vastaa kalibroitua tilavuuden lisäystä, ja kierrosten määrä ajan kuluessa antaa tilavuuden kokonaissumman. Ultraäänimittari lähettää parillisia akustisia pulsseja ylä- ja alavirtaan vesipatsaan läpi: koska ääni kulkee nopeammin virtauksen mukana kuin sitä vastaan, siirtoajan ero ("aikaeromenetelmä") on täsmälleen verrannollinen virtauksen nopeuteen. Mikään fyysinen elementti ei kosketa virtausta, mikään osa ei kulu, eikä uudelleenkalibrointia tarvita mittarin ikääntyessä.

Yllä oleva taulukko konsolidoi toiminnallisesti merkittävimmät erot. Mittareiden vaihto-ohjelmia arvioivien sähkölaitosten ja kiinteistöjohtajien keskeinen näkemys on, että aluesuhde — suurimman ja pienimmän mitattavan virtauksen suhde — on tärkein yksittäinen tarkkuusmittari. Mekaaninen luokan C mittari saavuttaa tyypillisesti R80:n (mittaa tarkasti 1/80:sta maksimivirtauksestaan), kun taas AMICO-ultraäänisarja saavuttaa R250, R400 ja joissakin kokoonpanoissa . Tämä tarkoittaa, että ultraäänimittari tallentaa tarkasti tihkumisvirrat, jotka mekaaninen mittari yksinkertaisesti kaipaa, mikä vähentää suoraan laitosten tulonmenetyksiä ja tarjoaa tehokkaampia tietoja vuotojen havaitsemisohjelmille.

Tarkkuus ajan myötä: Miksi mekaaniset mittarit heikkenevät ja ultraäänimittarit pysyvät vakaina

Yksi mekaanisten vesimittareiden merkittävimmistä rajoituksista on mittaustarkkuuden asteittainen heikkeneminen mekaanisten komponenttien kuluessa. American Water Works Associationin (AWWA, Manual M6, 7th Edition) julkaisemassa hyvin dokumentoidussa kenttätutkimuksessa havaittiin, että mekaaniset kotitalousmittarit voivat alirekisteröidä 1–5 % vuodessa alhaisilla virtausnopeuksilla, kun laakerien kitka kasvaa ja siipipyörän vaste hidastuu. 10 vuoden käyttöiän aikana kumulatiivinen alirekisteröinti voi nousta 15–25 %:iin kokonaiskulutuksesta, mikä on merkittävä lähdevesien (NRW) lähde yleishyödyllisille palveluille.

AMICO ultraääni mittari eliminoi tämän hajoamismekanismin kokonaan. Koska mittaus perustuu akustiseen kulkuaikaan vesistön läpi – fyysiseen ominaisuuteen, joka ei muutu komponenttien kulumisen myötä – mittarin tarkkuus käyttövuonna 12 on tilastollisesti identtinen käyttöönoton tarkkuuden kanssa edellyttäen, että anturin ikkunat pysyvät puhtaina. Tuloksena on, että sähkölaitokset, jotka korvaavat ikääntyvän mekaanisen mittarin kaluston ultraäänimalleilla, saavat tyypillisesti takaisin 8–15 % lisää laskutettua määrää ensimmäisenä käyttöönottovuotena, jopa ennen kuin kysyntäpuolen käyttäytymisessä tapahtuu muutoksia.

Yllä oleva viivakaavio havainnollistaa ultraääni- ja mekaanisen mittarin tarkkuuden välistä eroa 15 vuoden käyttöiän aikana, mikä perustuu AWWA-tutkimusten ja laitosten käyttäjien raporttien (AWWA M6, 7. painos; IWA Water Loss Task Force) aggregoituihin kenttätietoihin. Ultraäänilinja pysyy olennaisesti tasaisena noin 99 %:n tarkkuudella koko jakson ajan. Mekaaninen mittarilinja sen sijaan osoittaa progressiivista alirekisteröintiä vuodesta 2–3 alkaen, kun laakerien kuluminen lisää juoksupyörän kitkaa ja laskee noin 80 prosenttiin vuoteen 12 mennessä – mikä tarkoittaa, että mekaaninen mittari laskuttaa asiakkaita viimeisinä käyttövuosinaan käytännössä vain neljä viidesosaa tosiasiallisesti kulutetusta vedestä.

Tällä tarkkuusvajeella on suoria taloudellisia seurauksia. Sähköyhtiö, joka palvelee 50 000 asuinliittymää, joka korvaa 10 vuotta vanhat mekaaniset mittarit ultraäänimalleilla, voi odottaa saavansa takaisin 5–12 % lisälaskutusta ensimmäisenä vuonna Ranskan, Australian ja Etelä-Korean laitosten julkaistujen tapaustutkimusten perusteella. Järjestelmälle, joka toimittaa 20 miljoonaa kuutiometriä vuodessa vaatimattomalla hinnalla, tämä talteen otettu määrä merkitsee huomattavaa lisätuloa ilman veden tuotantokustannusten nousua.

Yhtä tärkeitä vuotojen vähentämistavoitteita tavoitteleville laitoksille on ultraäänimittarin erittäin alhainen alkuvirtausnopeus . AMICO:n suunnittelu minimoi mittauksen kuolleet kulmat – virtausalueen, joka on mittarin pienimmän havaittavissa olevan nopeuden alapuolella, kun kulutus jää kirjaamatta. Tyypillisessä asuinympäristön yöpaineessa hidas wc-luukun vuoto voi tuottaa virtausnopeudet 0,2–1,0 l/min – hyvin määritellyn havaintokyvyn sisällä. älykäs vesimittari mutta monien mekaanisten luokan B mittarien aloitusvirtauksen alapuolella. Kyky havaita ja merkitä nämä mikrovuodot vertaamalla jatkuvasti yölinjojen virtauskuvioita käyttöprofiileihin on yksi tehokkaimmista nykyaikaisten sähköyhtiöiden käytettävissä olevista vuotojen havaitsemistyökaluista.

Integroitu venttiili: kauko-ohjain, ennakkomaksu ja hätäeristys

Kauko-ohjattavan moottoroidun venttiilin integrointi samaan koteloon virtauksen mittauselementin kanssa on ominaisuus, joka nostaa AMICO-laitteen älykäs ultraäänivesimittari täysin kykenevälle venttiilin mittari — täydellinen vesihuollon päätepiste. Ilman integroitua venttiiliä älymittari voi tarkkailla virtausta ja raportoida tietoja, mutta se ei voi toimia näiden tietojen perusteella ilman erillistä alavirran ohjauslaitetta. Kun venttiili on integroitu, laitos- tai kiinteistönhallintajärjestelmä voi avata, sulkea tai kaasuttaa syöttöä etänä missä tahansa tilanteessa: maksun laiminlyönnissä, ylikulutuksessa, vuodon havaitsemisessa, hätäpääpurkauksessa tai aikataulun mukaisessa ennakkomaksusaldon loppuessa.

Tämän ominaisuuden toiminnallinen arvo näkyy selkeimmin ennakkomaksullisissa käyttömittauksissa, joissa asiakkaat ostavat vesiluottoa etukäteen ja mittari rajoittaa tai katkaisee toimituksen automaattisesti, kun luottosaldo on nolla. Tämä malli – hallitseva Etelä-Afrikassa, osissa Saharan eteläpuolista Afrikkaa, Kaakkois-Aasiaa ja nopeasti kasvava Etelä-Amerikassa – eliminoi manuaalisten katkaisu-/uudelleenkytkentäkäyntien tarpeen kokonaan. Perinteisessä manuaalisessa katkaisumallissa huoltoteknikon on vierailtava kiinteistössä kahdesti (kerran irrottaakseen, kerran kytkeäkseen uudelleen maksun jälkeen) työ-, kuljetus- ja hallintokuluineen, jotka voivat ylittää velan arvon. The digitaalisen vesimittarin venttiilin ohjaus malli eliminoi sekä sivustokäynnit että niihin liittyvät kustannukset.

Yllä oleva sarakekaavio esittää suhteellisen käyttökustannusten vertailun viidestä keskeisestä laitosten hallintatoiminnosta, jossa integroidulla venttiilillä varustettu älykäs mittari verrataan tavanomaiseen mekaaniseen mittariin, jota ohjataan manuaalisilla kenttätoiminnoilla. Katkaise/kytke uudelleen -kategoriassa näkyy dramaattisin ero: manuaalisessa järjestelmässä jokainen katkaisu-/uudelleenkytkentäjakso sisältää aikataulutuksen, lähettämisen ja matkan kiinteistöön – prosessin, jonka täyteen ladattu hinta voi vaihdella 25–120 USD per tapahtuma työmarkkinoista ja maantieteellisestä sijainnista riippuen. Integroidulla moottoroidulla venttiilillä, jota ohjataan NB-IoT:n kautta, sama toimenpide maksaa murto-osan tästä luvusta ja se voidaan suorittaa sekunneissa verkkoliittymästä tai laskutusjärjestelmän käynnistämä automaattisesti.

Vuodon havaitsemisluokka kuvastaa AMICO-älymittarin jatkuvaa seurantaa – joka kirjaa virtauksen määritettävin aikavälein, vertaa perusprofiileihin ja lähettää hälytystapahtumia, kun poikkeavia kuvioita havaitaan. Sitä vastoin mekaaninen mittari voi paljastaa vuodon vasta sen jälkeen, kun se näkyy neljännesvuosittaisessa laskussa, jolloin kulutuksen menetystä on jo tapahtunut viikkoja tai kuukausia. AMICO-laite voidaan valinnaisesti integroida lämpötila- ja paineanturit lisätä veden lämpötilan valvonnan, painetapahtumien kirjaamisen ja putken katkeamisen havaitsemisen perusvirtauksen mittauskykyyn – ilman ylimääräisiä kenttälaitteita.

AMICO meter's internal data storage capacity further supports operational continuity: with storage for 120 sarjaa kuukausittaista selvitystietoa, 120 päivän päivittäisiä selvitystietoja ja täydellinen vika- ja toimintaloki , mittari voi katkaista pitkiä tietoliikennekatkoksia menettämättä laskutusarvotietoja. Kun NB-IoT-linkki palautetaan, kaikki puskuroidut tietueet ladataan automaattisesti, mikä varmistaa, ettei laskutustietokannassa ole aukkoja edes alueilla, joilla verkkopeitto on ajoittaista.

3D isometrinen tekninen kaavio: Ultraäänivesimittari venttiilillä

Alla olevassa huomautuksella varustetussa SVG:ssä on isometrinen 3D-kaavio venttiilillä varustetusta AMICO-ultraäänivesimittarista, ja se tunnistaa tärkeimmät sisäiset ja ulkoiset elementit, joihin tuotespesifikaatiossa viitataan. Näiden komponenttien fyysisen sijoittelun ymmärtäminen auttaa asennusinsinöörejä varmistamaan oikean suunnan, liitäntäkoon ja kaapelin reitityksen ennen käyttöönottoa.

Yllä oleva isometrinen kaavio identifioi venttiilillä varustetun AMICO-ultraäänivesimittarin kuusi pääosajärjestelmää. Ylävirran ja alavirran ultraäänianturit (esitetty kaaviossa kotelon oikealla puolella) ovat vastakkain vinottain virtauskanavan poikki; elektroniikkamoduuli mittaa siirtoaikaeron parillisten pulssien välillä virtausnopeuden laskemiseksi ilman liikkuvia osia. NB-IoT- tai LoRa-tiedonsiirtomoduuli sijaitsee kotelon yläosassa, ja ulkoisen antennin kaapeli lähtee tiivistetyn tiivistysholkin kautta – ainoa ulkoinen ulkonema messinkisten tulo- ja ulostuloporttien ulkopuolella.

Integroitua moottoroitua venttiiliä ulostulopäässä ohjataan NB-IoT-moduulin digitaalisilla komennoilla, mikä mahdollistaa avauksen/sulkemisen/kaasun etäkäytön vahvistuspalautteella. IP68-kotelointiluokitus tarkoittaa, että mittari voidaan asentaa kaivoon tai maanalaiseen kammioon tilapäisen veden alla ilman elektroniikkavaurion vaaraa. T30-lämpötilaluokka sertifioi toiminnan kaikilla juomakelpoisen kylmän veden jakelujärjestelmissä esiintyvillä lämpötiloilla. MAP 10 barin käyttöpaineluokitus vastaa kotitalouksien jakeluverkkojen vakiokäyttöpainetta useimmilla markkinoilla maailmanlaajuisesti.

Asennuksen joustavuus on keskeinen käytännön etu: AMICO-mittari voidaan asentaa vaaka-, pysty- tai mihin tahansa suuntaan, ja LCD-näyttö on luettavissa useista suunnista. Tämä eliminoi joidenkin mekaanisten mittareiden suuntauskohtaiset rajoitukset, joiden juoksupyörän kalibrointiin vaikuttaa asennuskulma, ja vähentää asentajan koulutusvaatimuksia suurissa mittareiden vaihto-ohjelmissa.

Viestintätekniikat: NB-IoT, LoRa ja Bluetooth verrattuna

Langattoman tiedonsiirtoprotokollan valinta a etäluettava vesimittari käyttöönotolla on merkittäviä vaikutuksia infrastruktuurin kustannuksiin, kattavuuteen, tiedon latenssiin ja pitkän aikavälin toiminnan monimutkaisuuteen. AMICO tuottaa mittareita useille langattomille teknologia-alustoille – NB-IoT, LoRa, Bluetooth ja pulssilähtö – käsitelläkseen kaikkia käyttöönottoskenaarioita tiheistä asuinalueista syrjäisiin maaseudun kasteluverkkoihin.

NB-IoT (kapeakaistainen esineiden internet) AMICO-tuotespesifikaatiossa korostettu teknologia perustuu lisensoidun operaattorin matkapuhelinverkkoon. Tämä tarkoittaa, että mittari kommunikoi suoraan operaattorin 4G/5G-runkoverkon kanssa käyttäen samaa lisensoitua taajuutta kuin puhe- ja datapalvelut – tarjoten pienen viestintäviiveen, luotettavan pitkän kantaman tiedonsiirron ja operaattoritason palvelutakuut. NB-IoT ei vaadi apuohjelman asentamaa paikallista tukiasemakeskitintä tai yhdyskäytäväinfrastruktuuria. Kun SIM-kortit on varattu ja aktivoitu, mittarit alkavat lähettää välittömästi, mikä vähentää dramaattisesti alkuvaiheen käyttöönotto- ja käyttöönottokustannuksia, jotka ovat historiallisesti tehneet AMI:n (Advanced Metering Infrastructure) käyttöönotosta kohtuuttoman kalliita pienille ja keskisuurille laitoksille.

Yllä oleva tutkakaavio vertailee kolmea keskeistä langatonta viestintätekniikkaa kuuden toimintaulottuvuuden välillä, jotka liittyvät laajamittaisten älymittareiden käyttöön. NB-IoT-profiili (näkyy tasaisen sinisenä) saavuttaa suurimman kokonaisalueen peiton – erityisen vahva Coverage Range- ja No Local Gateway Required -akseleilla, mikä kuvastaa lisensoidun spektrin operaattoriverkkomallia, jonka ansiosta NB-IoT-mittarit voidaan ottaa käyttöön missä tahansa matkapuhelinverkon peittoalueella ilman laitosten omistamia infrastruktuuri-investointeja. Data Latenssi -pistemäärä kuvastaa NB-IoT:n kykyä toimittaa mittarilukemat ja kuitata venttiilikomennot minuuteissa verrattuna joidenkin käyttöjaksorajoitettujen LPWAN-vaihtoehtojen tuntiin.

LoRa (näkyy katkoviivalla vihreällä) tarjoaa erinomaisen akun keston ja hyvän kantaman suorituskyvyn, mutta sen No Local Gateway Required -pistemäärä on alhaisempi, koska lisensoimatonta LoRa-taajuutta käyttävät käyttöönotot edellyttävät tyypillisesti apuohjelmaa yhdyskäytäväkeskittimen verkon asentamiseen, ylläpitoon ja hallintaan kentällä – mikä lisää infrastruktuurin hallintataakan, jonka NB-IoT poistaa. Sähkölaitoksille, joilla on olemassa LoRa-infrastruktuuriinvestointeja, AMICO's LORA langattomat mittarit tarjoavat kustannustehokkaan päivityspolun ilman infrastruktuurin täydellistä muutosta.

Bluetooth-yhteensopivien mittarien pisteet ovat korkeimmat datalatenssissa (lähes nolla teknikolle, jolla on älypuhelin lähellä), mutta alhaisimmat peittoalueella ja skaalautuvuudessa – mikä tekee Bluetoothista sopivan kenttäteknikon tarpeiden lukemiseen ja määritykseen jatkuvan etävalvonnan sijaan. AMICO:t Bluetooth vesimittarit Siksi niitä käytetään yleisesti ympäristöissä, joissa kenttähenkilöstön ajava tai ohikulkuinen keräys on parempana kuin jatkuva verkkoyhteys, mikä tarjoaa käytännöllisen ja taloudellisen hybridin täysin manuaalisen lukemisen ja täysin verkkoon kytketyn AMI:n välillä.

Viestintätekniikasta riippumatta kaikki AMICO-mittarit tukevat edistyneitä suojausominaisuuksia, mukaan lukien tiedonsiirron salaus, laiteohjelmiston etäpäivitys, vikahälytysraportointi, peukaloinnin/mittarin purkamisen tunnistus ja kattava lokin tallennus — valmiudet, joita Euroopan, Australian ja Itä-Aasian sähkölaitosten sääntelijät määräävät yhä enemmän, kun älykkäät mittausinfrastruktuurit tulevat kriittisiksi kansalliselle vesiturvasuunnittelulle.

Asennus ja käyttöönotto: parhaat käytännöt kiinnitys- ja sisäänrakennettuihin kokoonpanoihin

AMICO DN15–DN40 series is an inline ultraääni vesimittari — tarkoittaa, että se työnnetään suoraan putkilinjaan virtauksen kulkeessa mittarin mittausreiän läpi. Tämä eroaa kiinnitettävä ultraäänivesimittari kokoonpanot (kutsutaan myös transit-time clamp-mittariksi), joissa anturit kiinnitetään ulkoisesti olemassa olevaan putkeen rikkoutumatta putken seinämään. Tämän eron ymmärtäminen on tärkeää valittaessa mittareita jälkiasennussovelluksiin verrattuna uusiin putkiin.

Inline-mittarit, kuten AMICO DN15–DN40, tarjoavat paremman tarkkuuden ja luotettavamman alhaisen virtauksen havaitsemisen kuin ulkoiset puristinkokoonpanot, koska anturit on sijoitettu tarkasti säädetylle geometrialle suhteessa virtausreittiin ilman epävarmuutta putken seinämien kunnosta, pinnoitteen paksuudesta tai ulkoisen kytkentänesteen laadusta. Inline-ultraäänimittarit ovat ensisijainen eritelmä kotitalouksien ja kaupallisten tilojen mittauksessa, jossa tarkka laskutus alhaisilla virtausnopeuksilla on välttämätöntä.

AMICO-inline-mittarin asennus vaatii vain standardinmukaisia ​​putkiasennuksia: G3/4 tai G1 BSP-kierreliitännät (DN-koon mukaan), PTFE-kierrenauhaa ja vakaan vaaka- tai pystysuoran putken kulkua. Mittarin rungossa on virtaussuuntanuoli, joka on valettu koteloon. Seuraavaa käyttöönottojärjestystä suositellaan AMICO-asennusdokumentaation ja ISO 4064-2 kenttäasennusohjeiden perusteella:

1. Huuhtele putkiosuus ennen mittarin asennuskohtaa poistaaksesi sakka ja roskat ennen mittarin asentamista.
2. Asenna mittarin runko niin, että virtaussuunnan nuoli on kohdistettu aiotun virtaussuunnan kanssa. Suunta (vaaka-, pysty- tai diagonaalinen) ei vaikuta tarkkuuteen.
3. Kiinnitä kierreteippi ja kiristä liitokset käsin, minkä jälkeen 1/4 kierrosta jakoavaimella. Vältä messinkilankojen liiallista kiristämistä.
4. Palauta vedensyöttö hitaasti ja tarkista vuodot molemmissa liitäntäpisteissä ja mittarin rungon tiivisteessä.
5. Varmista, että LCD-näyttö aktivoituu ja rekisteröi kelvollisen virtauslukeman. Vahvista NB-IoT- tai LoRa-verkkorekisteröinti mittarin tilailmaisimien tai hallintaalustan kautta.
6. Testaa integroitu venttiili antamalla sulkemis- ja uudelleenavaamiskomento hallintaympäristöstä ja varmista, että syöttö reagoi oikein.
7. Tallenna mittarin sarjanumero, asennuspäivämäärä ja GPS-koordinaatit omaisuudenhallintajärjestelmään käyttöiän jäljitettävyyden varmistamiseksi.

Mittarin kevyt ja kompakti runko vähentää asennusaikaa suurempiin mekaanisiin mittareihin verrattuna, ja mekaanisen rekisterin puuttuminen useilla tiivisteillä ja kalibrointisäädöillä yksinkertaistaa käyttöönottoa huomattavasti. Laajamittaisissa kotitalouksien mittarien vaihto-ohjelmissa nämä työvoiman säästöt merkitsevät suoraan alentuneita käyttöönottokustannuksia yhteyttä kohti.

Vesimittarin vuodon havaitsemisominaisuus: hälytyksestä toimintaan

A vuodon havaitseva vesimittari AMICO-ultraäänilaitteille perustuva järjestelmä toimii kolmen integroidun tunnistusmekanismin kautta: jatkuvan minimiyövirtauksen (MNF) valvonnan, algoritmisen vertailun historiallisiin kulutuksen perusarvoihin ja tapahtuman laukaiseman hälytysraportoinnin NB-IoT:n kautta. Yhdessä nämä mekanismit muodostavat monikerroksisen vuodonhavaitsemiskyvyn, joka voi tunnistaa asiakaspuolen vuodot, verkkovuodot mittarista vastavirtaan ja mittarin peukalointitapahtumat – kaikki ilman, että huoltohenkilöstöä vaaditaan vierailemaan paikalla.

Yllä oleva viivakaavio havainnollistaa minimiyövirtauksen (MNF) analyysimetodologiaa, jota käyttävät älykkäät vesihuoltoalustat, jotka vastaanottavat tietoja AMICO-mittareista. Noin kello 02:00 ja 04:00 välisenä aikana, kun todellinen kotitalouksien kulutus on käytännössä nolla, mittarin rekisteröimä jatkuva nollasta poikkeava virtaus edustaa vuotoa mittarin jälkeen – joko kiinteistön putkistoissa tai putkiliitoksessa. Sininen viiva edustaa normaalia yöaikaista perusviivaa noin 0,05–0,1 l/min (jäännöspaineaallon vaimennus). Punainen katkoviiva edustaa noin 0,7 l/min vuototilaa – mikä on johdonmukaista tippuvan hanan tai hitaan wc-läpän kanssa – mikä laukaisee hälytyksen, kun se ylittää määritettävän kynnyksen pitkäksi aikaa.

Tämä jatkuva, automaattinen MNF-analyysi on mahdollista vain a etäluettava vesimittari joka lähettää dataa riittävällä resoluutiolla. AMICO-mittarin konfiguroitavissa oleva raportointiväli (korkeataajuisessa tilassa aina 15 minuutin välein) tarjoaa ajallisen resoluution, joka tarvitaan erottamaan aidot matalan virtauksen vuodot mittauskohinasta. Kun vuotohälytys annetaan, laitoksen tai laitoksen johtaja saa välittömän ilmoituksen hallintaalustan kautta ja voi sulkea integroidun venttiilin etänä tutkimuksen ajaksi – pysäyttää tappion välittömästi sen sijaan, että odottaisi neljännesvuosittaista laskua ongelman paljastamiseksi.

Asuinrakennuksen vuodon lisäksi AMICO-mittarit valinnaisella paineanturin integrointi voi valvoa linjapainetta virtauksen rinnalla, mikä mahdollistaa matalapainetapahtumien havaitsemisen, jotka viittaavat pääpurskeisiin tai merkittäviin verkkovuodoihin ennen mittaria. Kun paine putoaa määritettävän kynnyksen alapuolelle samanaikaisesti kohonneen virtauksen kanssa, yhdistetty signaali antaa vahvan todisteen suuresta tarjontapuolen vuodosta, joka vaatii kiireellistä infrastruktuurireaktiota – hälyttää verkon käyttökeskukseen automaattisesti sen sijaan, että odotettaisiin asiakkaiden valituksia.

Globaalien markkinoiden käyttöönotto ja teollisuuden kasvutrendit

Maailmanlaajuiset älykkäät vesimittarit ovat kiihtyneet merkittävästi vuodesta 2018 lähtien, mikä johtuu laitosten hiilidioksidipäästöjen vähentämistä koskevista tavoitteista, tulottomien veden vähentämisvaltuutuksia sekä langattomien NB-IoT- ja LoRa-moduulien kustannusten laskusta. Maailmanlaajuisen älykkään vesimittarin markkinaraportin (MarketsandMarkets Research, 2023) mukaan markkinoiden koon arvoksi arvioitiin 4,3 miljardia dollaria vuonna 2022, ja sen ennustetaan nousevan 8,7 miljardiin dollariin vuoteen 2028 mennessä kasvaen noin 12,4 prosentin CAGR:llä. Ultraääniteknologian osuus älykkäiden mittarien kokonaistoimituksista vuonna 2022 oli noin 58 % – osuus on kasvanut tasaisesti vuoden 2017 39 %:sta, kun valmistusmittakaava pienentää yksikkökustannuksia ja kunnallisyritykset saavat luottamusta pitkän aikavälin suorituskykytietoihin.

Yllä oleva viivakaavio kuvaa globaalien älykkäiden ultraäänivesimittarien markkinoiden ennustettua kasvua 2,0 miljardista dollarista vuonna 2018 ennustettuun 8,7 miljardiin dollariin vuonna 2028, mikä tarkoittaa yli nelinkertaista markkinoiden kasvua yhdessä vuosikymmenessä. Tämä kasvu ei johdu pelkästään teknologisista uutuuksista – se heijastaa perustavanlaatuista muutosta siinä, miten sähkölaitokset, kunnat ja suuret kiinteistönomistajat käsittävät vesihuollon. Siirtyminen säännöllisestä manuaalisesta mittarinluennasta jatkuvaan, reaaliaikaiseen virtausvalvontaan on analoginen siirtymisen kanssa kuukausittaisesta sähkölaskelmasta älykkäisiin sähkömittareihin 2000- ja 2010-luvuilla.

Aasian ja Tyynenmeren alue edustaa nopeimmin kasvavia alueellisia markkinoita, ja saman raportin mukaan yli 45 % maailmanlaajuisista älyvesimittareiden toimituksista vuonna 2022 perustuu Kiinan, Etelä-Korean, Japanin ja Intian laajamittaisiin kansallisiin käyttöönotto-ohjelmiin, jotka tähtäävät sekä tulottoman veden vähentämiseen että hiilidioksidipäästöjen vähentämiseen tehokkuuden parantamisen kautta. AMICO, joka toimii Ningbosta Zhejiangin maakunnassa, joka on yksi Kiinan aktiivisimmista teollisuusteknologiakeskuksista, on tämän tuotannon ja viennin laajentumisen ytimessä, ja tuotteita viedään jo yli kymmeneen maahan Aasiassa, Euroopassa ja Amerikassa.

The asuin veden virtausmittari Älymittareiden kokonaissegmentin odotetaan kasvavan nopeammin kuin teollisuus- ja kaupalliset segmentit vuoteen 2028 mennessä, mikä kuvastaa Euroopassa (EU:n vesipuitedirektiivin NRW-tavoitteiden mukaisesti) ja Kaakkois-Aasiassa ja Latinalaisessa Amerikassa käynnissä olevien kotitalouksien mittareiden vaihto-ohjelmien laajuutta (jotka ovat Maailmanpankin ja aluekehityspankkien rahoittamat vesilaitosten modernisointiohjelmat). AMICO-tuotevalikoima, joka kattaa DN15-DN300 messinki- ja valurautarunkoversiot, kattaa kaikki asuin-, liike- ja teollisuusmittareiden vaihtoskenaariot yhden tuoteperheen sisällä.
